本文以采用PC929驅動IC的電路為例（見圖1），探討一下OC故障信號的特性及其屏蔽方法。曾有不少網友發帖子詢問這個問題，在這里算是比較全面的做一個回復。

采用PC929驅動IC的驅動電路，由于具有IGBT導通管壓降檢測和OC故障報警功能，在連接電源驅動板和MCU主板，使驅動電路與IGBT相脫離的狀態下進行檢修時，PC923的輸入端一旦輸入脈沖信號，因VT1未接入電路中，電路c點一直保持高電平狀態，不能滿足PC929內部IGBT保護電路的“IGBT正常開通”檢測信號輸入的要求，PC2即向MCU主板送出OC報警信號，使MCU主板中止脈沖信號的輸出，使檢修者無法檢測和判斷脈沖傳輸通道（含驅動IC電路）是否正常。

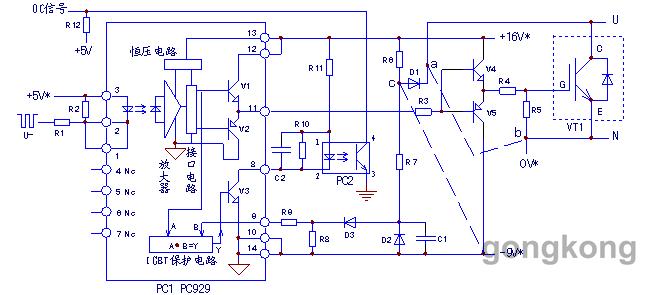

圖1 屏蔽OC故障報警示意圖

我們先看一下OC故障的生成機制，再進而找到屏蔽OC故障的方法。

1、OC信號的特性、來源及原因

OC信號的特性：

由PC929內部的IGBT保護電路的電路特性可知，IGBT保護電路可等效為2輸入端與門電路，邏輯關系式為AB=Y。在A、B端兩路輸入信號均為高電平時，輸出端Y端為高電平時，輸出OC信號。

OC信號的生成條件：

1）驅動IC處于脈沖傳輸狀態，有正常脈沖信號輸入，輸入端11腳也有正常脈沖信號輸出；2）OC故障檢測信號輸入端9腳同時為高電平。滿足內部IGBT保護電路的OC信號輸出動作條件，從8腳輸出OC信號。

OC信號的“瞬態”特性：

PC929的輸出OC信號，經光耦合器進行光電轉換和隔離后，傳輸至MCU主板電路，MCU接受OC信號后，判斷IGBT出現嚴重過載故障，故停止脈沖信號的傳輸，同時在操作顯示面板給出OC故障報警（顯示OC或SC故障代碼）；隨后，PC929內部IGBT保護電路因A端信號為低電平，AB=Y的邏輯關系不再成立，OC信號隨之消失。

這說明PC929輸出的OC信號是一個“瞬態信號”，不是在故障發生后一直“保持住”的。當變頻器實施OC報警、停機保護動作后，我們在驅動電路（參見圖1）PC929的8腳或PC2的輸出端4腳，并不能測到OC信號——OC信號輸出時表現為-9V*低電平和0V低電平，此時驅動IC的報警過程已經結束。

變頻器說明書以對OC故障的注釋：

過電流，變頻器輸出電流超額定值的200%；變頻器輸出側（負載）短路；功率模塊短路。但一般對驅動電路異常所致的OC故障、電流互感器檢測電路異常誤報OC故障，未予提示。

OC信號的兩個來源：

通常，OC報警的信號來源有兩個：

1）驅動IC報警，一般起動過程中，檢測到IGBT的嚴重過流（過電流為額定工作電流1.5~2倍以上）狀態時，輸出OC信號；

2）電流檢測電路（指系由輸出電流互感器采樣的電流信號）報出的OC信號。在停機狀態，因電流檢測電路本身故障（如電流互感器損壞）產生誤報警信號，在運行狀態，嚴重過流或三相電流嚴重不平衡時，報出OC信號。

那么OC故障報警時，首先應區分是驅動IC電路報警還是電流檢測電路報警。一般來說，驅動IC電路比較好找，電路面積大較顯眼，且易于采取報警屏蔽措施；電流檢測電路往往集中于MCU主板，查找比較費力，屏蔽其信號也比較困難。因而經常采取先排除動IC報OC故障的可能，再檢修電流檢測電路的方法，找到OC報警信號來源。若解除驅動IC的OC報警后，變頻器顯示與操作均正常，說明OC故障由動IC報出，須檢查逆變電路及驅動電路本身的故障。若變頻器仍報OC故障，則應檢查電流檢測電路。

那么怎么知道是驅動IC報出了OC信號呢？當將某路驅動IC電路的OC報警信號屏蔽，使其不再滿足OC報警條件，變頻器隨之不再報出OC故障，說明OC故障即是由該路驅動IC電路所報出。

OC報警的原因：

1）驅動供電的帶載能力差，使IGBT的導通管壓降增大；2）驅動IC或外接功率大器不良，驅動能力變差，使IGBT欠激勵導通電阻變大；3）IGBT損壞或性能變差，導通通電阻變大； 4）驅動IC電路誤報警。

錯誤的OC報警：

PC929內部IGBT管壓降檢測電路本身異常，則會使PC929在變頻器上電后即誤報OC故障，而且這個錯誤的報警狀態是可以檢測到的。如8腳內部晶體管V3出現短路故障，則上電后，則變頻器上電后，光耦合器PC2即產生輸入電流，輸出端4腳變?yōu)?V低電平，向MCU報出OC故障；

OC報警失效：

PC929外部IGBT管壓降檢測電路本身異常，如二極管D1斷路，對IGBT導通管壓降檢測失效，則在故障時不能完成正常檢測與報警任務，可能會造成IGBT的過電流而損壞。

2、OC信號的屏蔽方法

要想暫時解除驅動電路的OC信號報警，基本方法有3個：

1）切斷OC輸出信號的傳輸

暫時短接光耦合器PC2的輸入端1、2腳，使PC2停止信號輸出；將R11與電路暫時脫開（焊脫），使PC2失去輸入電流停止報警工作；將PC929的OC報警信號輸出端8腳暫時與電路板脫開；將PC2的信號輸出端4腳脫開。

2）切斷IGBT管壓降檢測信號輸入電路將R7、或D3暫時焊開，使IGBT檢測輸入信號回路中斷，強制內部IGBT保護電路不動作。

3）“人為生成IGBT正常開通信號”

a、將圖1中的a、b點用短接，即將二極管D1的負極與驅動供電的0V*點短接，相當于將所驅動IGBT的C、E極短接，使c點電位變?yōu)?V*低電平，滿足PC929內部IGBT保護電路對“IGBT正常開通”檢測信號輸入的要求；

b、將圖1中的c點與供電-9V*點短接，使   PC929的9腳輸入信號保持為低電平，滿足正常檢測信號的輸入要求。

c、小功率變頻器，如果一體化功率模塊已脫離電路板，也可以將主端子U、N端暫時短接，達到屏蔽OC報警信號的目的。

信號屏蔽方法有多種，都能達到解除OC報警的要求，可據操作方便等具體情況而實施。作者本人習慣于采用“人為生成IGBT正常開通信號”的方法，不需要將元件焊離電路，方法簡便。使MCU主板和驅動電路均處于脈沖信號的正常傳輸狀態，以便于對驅動電路的檢修。

       注意：檢修完畢后，一定要將“暫時短接線”解除，恢復原電路狀態；使用“短接方法”，應在電路無短路故障的危險——只在信號回路進行，確保無短路電流產生——的情況下進行。
