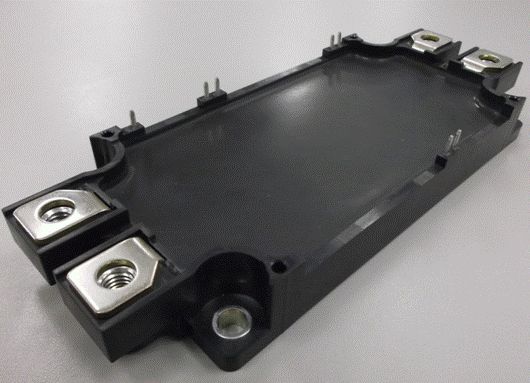

由于各制造廠家在元件安裝布局上的不盡相同，有些機型，單獨切斷IGBT模塊的供電，非常方便，如摘下快熔保險管，即得以實現；有些廠家的產品，非得切斷雙面銅箔或剪斷模塊電源引腳才可以；也有些產品，則簡直沒有好的辦法切斷其IGBT模塊電源。

       有人可能會問了，非得切斷電源才能進行檢修嗎？回答近乎是肯定的：凡是快熔斷掉、IGBT模塊壞掉、驅動電路故障，在最后的上電試機環節，是非常有必要采取先行切斷IGBT模塊電源的措施的。凡是抱僥幸心理的，或許等待他的就是后悔莫及的一個大損失啊。小心駛得萬年船，有時候多費一點精力，能確保不犯錯誤，還是值得的。

       如果IGBT模塊供電不易切斷，那么是否走一個迂回路線——把IGBT供電電路放在一邊——到底如何切斷IGBT功率模塊電源呢？

1、切斷開關電源的供電電源

       開關電源的供電，往往是經過端子排從儲能電容兩端，取得DC530V供電，或直接線路板銅箔引入。即使是后者，找出供電銅箔，臨時切斷，也非常簡便。

為開關電源獨立供電，整個主電路不供電，或供以低壓直流如DC24V，這樣上電整機試驗，就安全得多了。

2、臨時摘除直流回路的儲能電容

       眾所周知，驅動電路或主電路異常時，所以會造成IGBT的損壞，乃時因?yàn)橹绷骰芈穬?chǔ)能電容的放電能量，將其摧毀。因而，若將儲能電容臨時摘除，再在整機直流供電支路中串聯1A保險管，這樣的上電試驗，就有了安全屏障。異常時，IGBT會得到有效的保護。等修復后，再將電容焊回電路板。中、大功率變頻器，因電容器組是單獨放置的，不需焊接，處理起來就更為方便。

       因而不便切斷IGBT功率的供電電源時，推薦還是使用第二種方法比較好。這樣，勿須切斷IGBT功率模塊的供電，也能進行安全的試機操作。
