剛好手里有一個三菱變頻器A540-3.7KW維修機（三菱A500系列變頻器不同功率大同小異），用戶也不急用，利用其研究學習，做了幾個測試和實驗，以供今后參考。
一、原理圖
        1、因手邊沒有3.7KW電路圖，特找到15KW的開關電源、驅動、檢測等電路圖以供變頻器維修參考。15KW的電路圖，與3.7KW電路圖除元件標號及個別元器件參數、局部電路略有不同外，總體原理大同小異。
        2、為了看清電路圖、方框圖的關系，也為了在分析時敘述方便、統一，將盡可能按照3.7KW電路板關鍵元件標號重新修改15KW電路圖上的相應元件的標號（及型號），部分電路頁做了重新修改，非關鍵元件及局部電路圖的不同將不作處理，請注意。所以，此處發布的電路圖，與實際3.7KW電路圖，主要芯及元器件片的標號、型號基本相同，非主要元器件及局部電路不能保證完全相同，請以實際電路為準！
        3、開關電源、驅動、復位、充電可控硅觸發電路

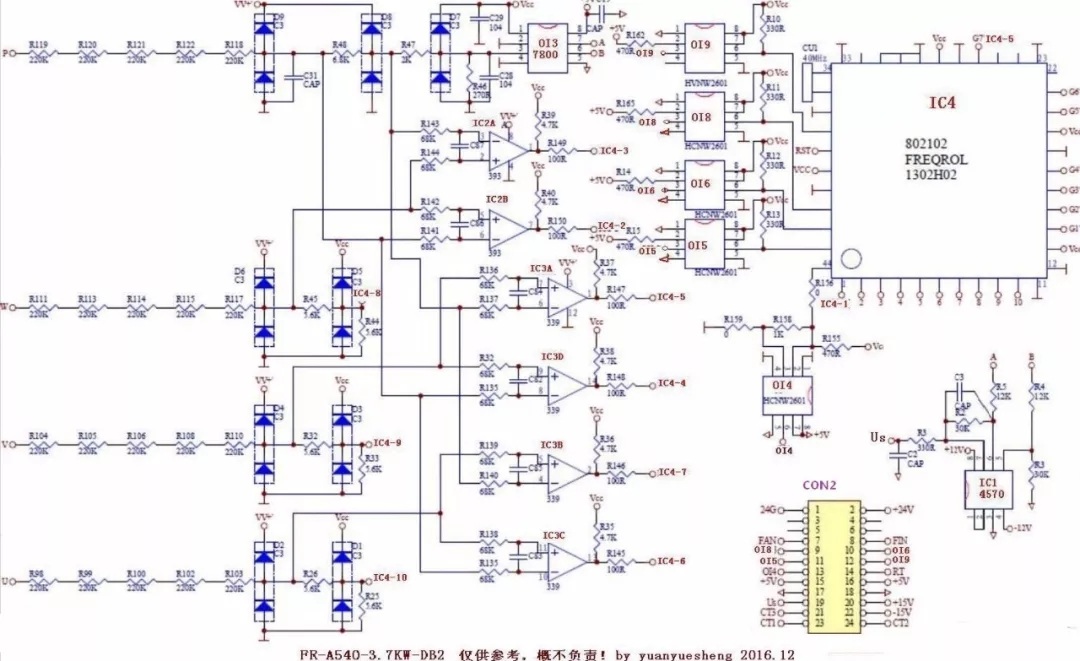

        4、直流母線電壓檢測、IGBT保護檢測、PWM控制及其通訊電路

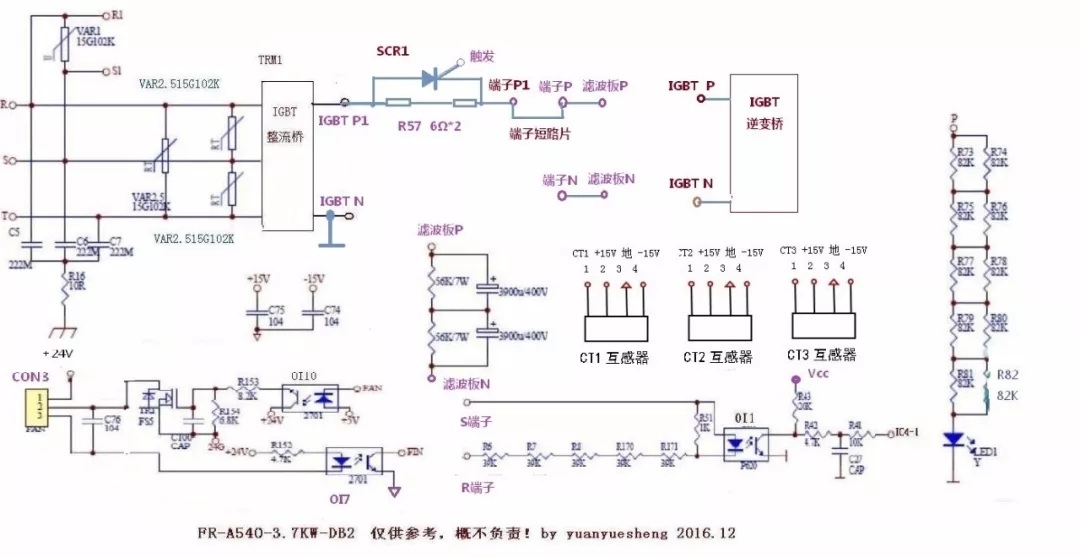

        5、三相電源、R-S上電檢測、充電可控硅及電阻、充電指示、風扇控制及其運行檢測、電流互感器電路

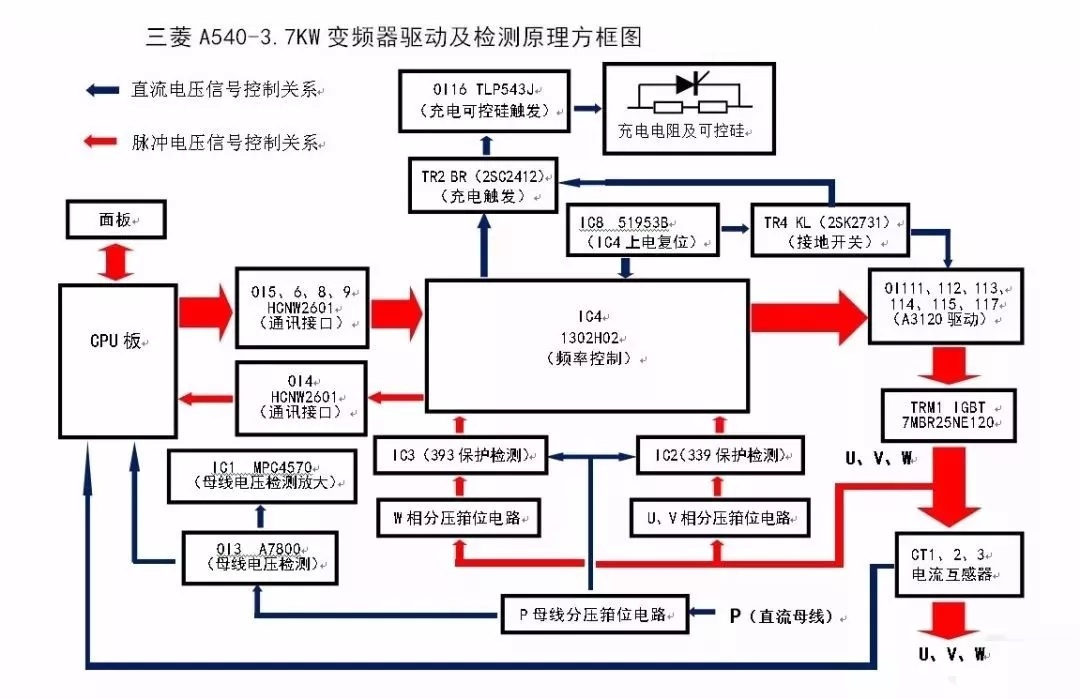

二、充電控制、驅動、檢測、通訊原理框圖

三、關鍵元件位置圖

      （注：以下元器件標號以此變頻器電路板標號為準，R-S接AC380V，空載。）

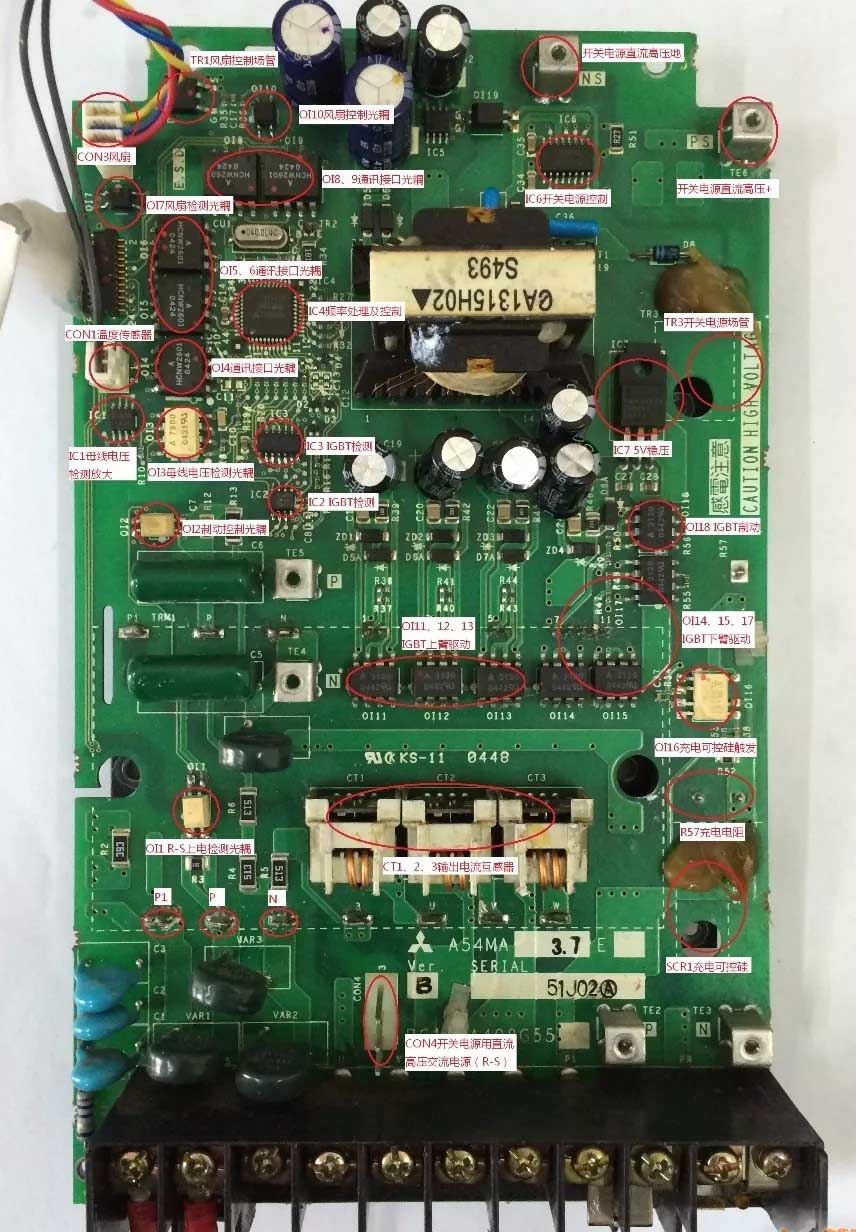

        1、電源驅動板正面

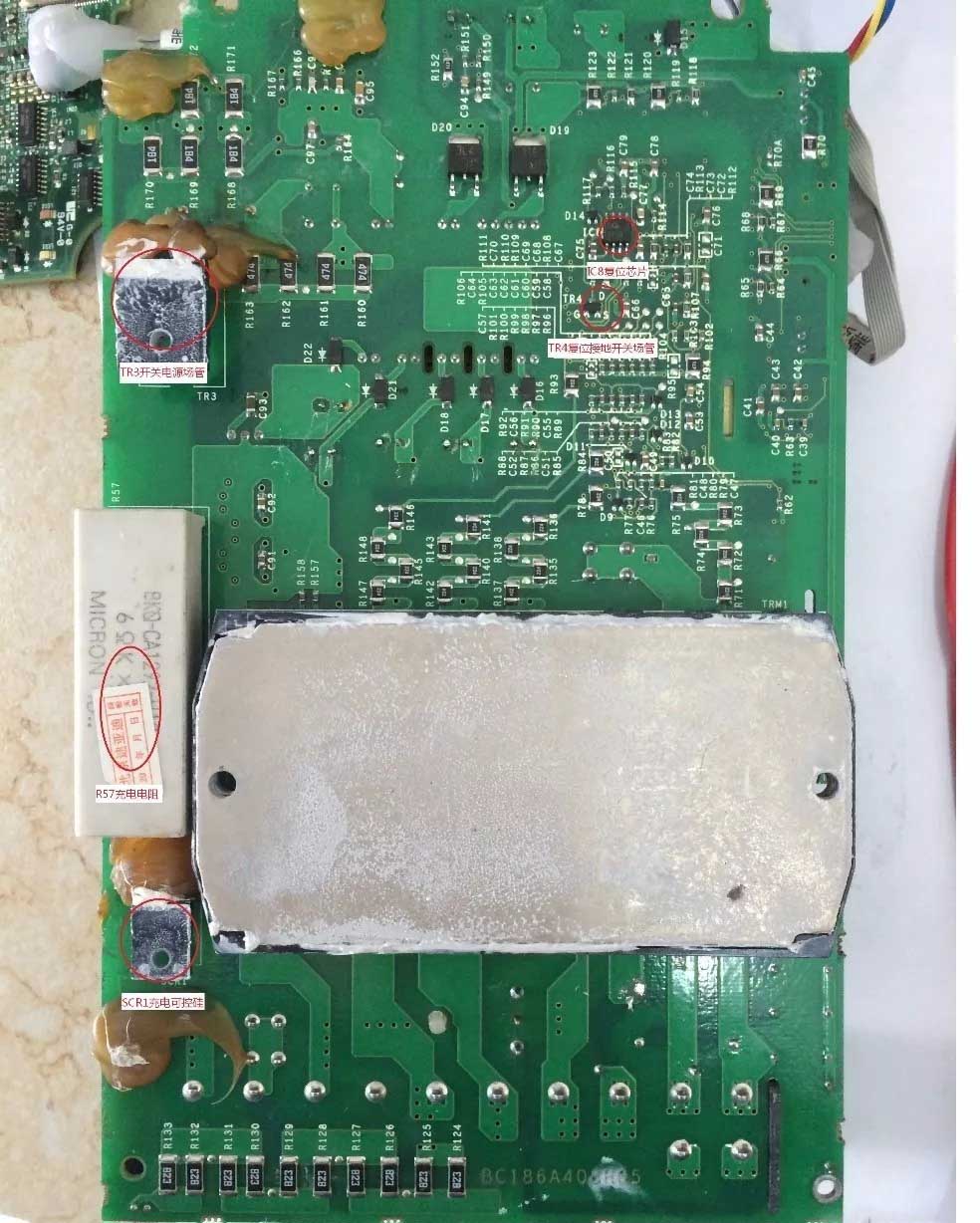

        2、電源驅動板背面

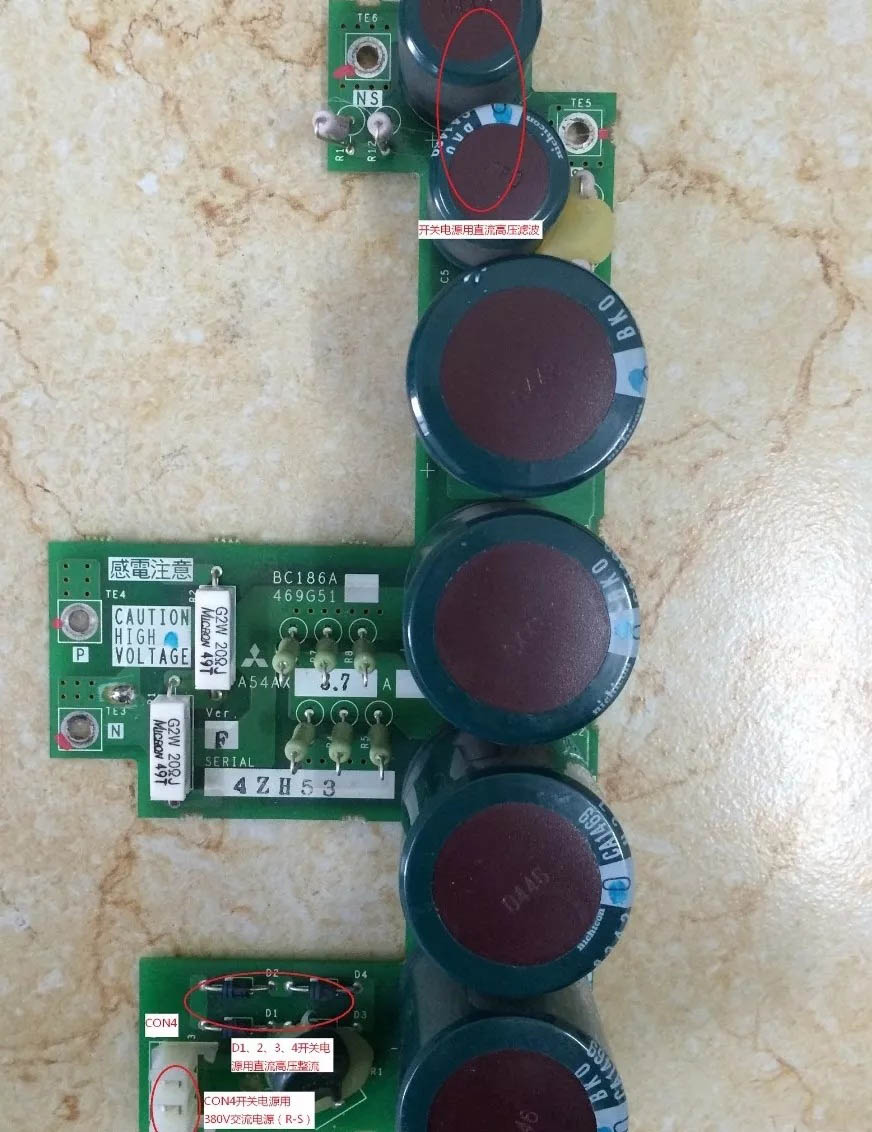

        3、主直流母線濾波及開關電源用直流高壓整流濾波板

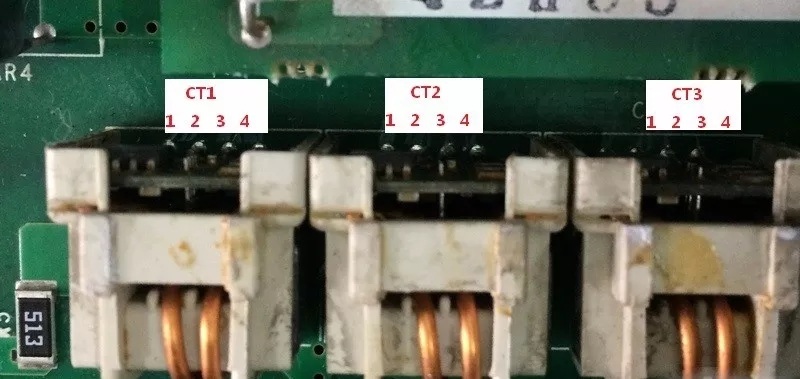

        4、U、V、W相輸出電流互感器管腳圖

四、幾個關鍵元件的管腳短路、開路實驗

        以下實驗，條件：變頻器OK，空載，R-S上電380V交流，風扇連接，測溫傳感器連接。
1、OI1（P620，R-S上電檢測光耦）：
      輸入端短接-上電：不報警；啟動：無頻率輸出，相應REV（反轉）或        FWD（正轉）LED指示燈閃，風扇不轉；
      輸出端短接-上電：不報警；啟動：正常；
2、OI2（P521，制動控制光耦）：
      輸入端短接-上電：不報警；啟動：正常；
      輸出端短接-上電：報E.BE，不可復位；
3、OI7（NEC701，風扇運行檢測光耦）：
      輸入端短接-上電：不報警；啟動：正常啟動運行，插報Fn（閃），風扇正常運行；
      輸出端短接-上電：不報警；啟動：正常，風扇正常。
4、OI10（NEC701，風扇控制光耦）：
      輸入端短接-上電：不報警；啟動：正常，風扇不轉；
      輸出端短接-上電：不報警；啟動：正常，風扇正常；
5、散熱器溫度傳感器（CON1）
      常態-18K；
      開路-上電：正常；啟動：正常；
      阻值減少-上電：風扇轉，不報警；啟動：正常；
6、OI3（7800，母線電壓檢測）
      3-4腳短接--上電：報“E.UVT”，不可復位；
7、IC3（LM339，檢測保護）
      11-12腳短接--上電：OK；運行：報“E.OC1”，可復位；
      10-12腳短接--上電：OK；運行：報“E.OC1”，可復位；
      13-12腳短接--上電：OK；運行：報“E.OC1”，可復位；
      8-12腳短接--上電：報“E.UVT”，不可復位；
      9-12腳短接--上電：OK；運行：報“E.OC1”，可復位；
      14-12腳短接--上電：OK；運行：報“E.OC1”，可復位；
      4-12腳短接--上電：OK；運行：報“E.OC1”，可復位；
      5-12腳短接--上電：OK；運行：報“E.OC1”，可復位；
      2-12腳短接--上電：OK；運行：報“E.OC1”，可復位；
      6-12腳短接--上電：報“E.UVT”，不可復位；
      7-12腳短接--上電：OK；運行：報“E.OC1”，可復位；
      1-12腳短接--上電：OK；運行：報“E.OC1”，可復位；
8、IC2（LM393，檢測保護）
      2-4腳短接--上電：報“E.UVT”，不可復位；
      3-4腳短接--上電：OK；運行：報“E.OC1”，可復位；
      1-4腳短接--上電：OK；運行：報“E.OC1”，可復位；
      5-4腳短接--上電：OK；運行：報“E.OC1”，可復位；
      7-4腳短接--上電：報“E.UVT”，不可復位；
9、W相反饋電阻（R93、R145-148）
      斷路--上電：OK；運行：報“E.OC1”，可復位；
10、V相反饋電阻（R84、R140-R143）
      斷路--上電：OK；運行：報“E.OC1”，可復位；
11、U相反饋電阻（R78、R135-R138）
      斷路--上電：OK；運行：報“E.OC1”，可復位；
12、OI5（HCNW2601，通訊）
      6-5腳短接--上電：OK；運行：OK；
13、OI6（HCNW2601，通訊）
      6-5腳短接--上電：報“E.7”，不可復位；
14、OI8（HNCW2501，通訊）
      6-5腳短接--上電：報“E.7”，不可復位；
15、OI9（HNCW2501，通訊）
      6-5腳短接--上電：OK；運行：OK；
16、OI4（HNCW2501，通訊）
      2-1腳短接--上電：報“E.6”，不可復位；
      3-1腳短接--上電：OK；運行：OK；
17、IC4（1302H02，頻率處理）
      8-11腳短接--上電：報“E.OC1”，可復位；
      9-11腳短接--上電：報“E.OC1”，可復位；
      10-11腳短接--上電：報“E.OC1”，可復位；

    以后，維修A500系列，自己對號入座吧。

轉載自工控論壇，感恩論壇大神yuanyuesheng的無私奉獻！
