一臺匯川MD320系列37KW變頻器上電后機內一聲響后無反應，關電停機等10分鐘后拆下來檢查發現

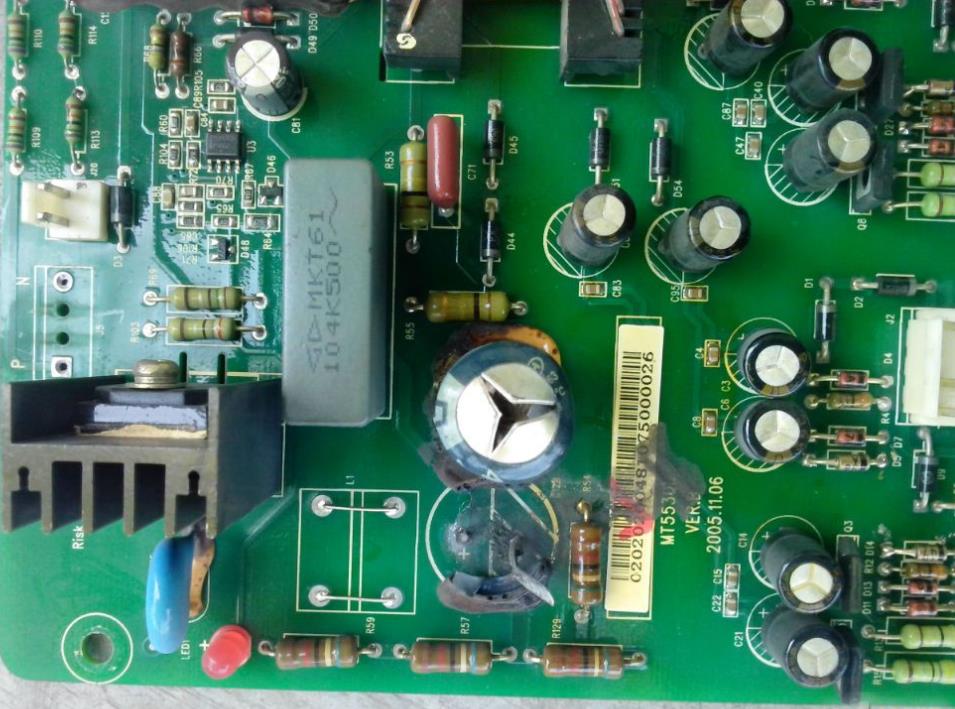

        驅動板上開關電源回路電解電容炸開，直流母線輸入線，插座端子燒毀。

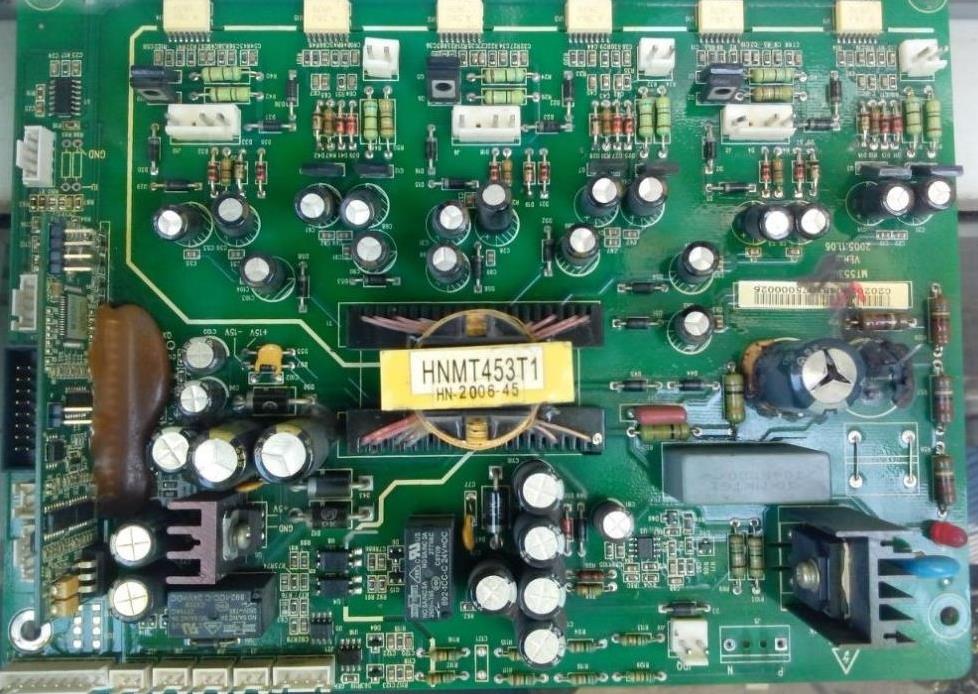

        將驅動板從變頻器內拆出來進一步檢查，電路板反面直流母線覆銅板都燒斷了。

        因?yàn)橹坝羞^多臺匯川MD320變頻器維修經驗，對照電路板分析跟15KW原理圖差不多，圖紙就將就參考15KW的修吧。MD320BG  37KW機的框架設計比較好，各功能版相對獨立。首先檢查充電電阻（機器左上角）回路正常，故障點比較明顯的就是兩個450V 47UF電解電容炸，跟換損壞的兩只電解電容，將背面覆銅板燒斷用漆包線連接好。清理電路板的灰塵發現

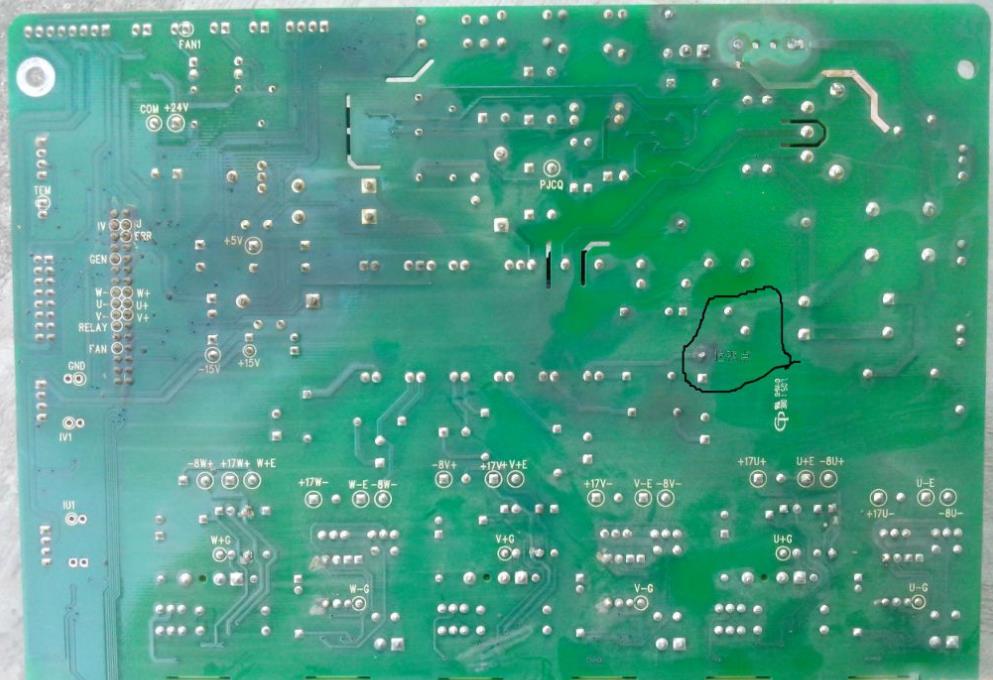

        圖中圈住的點有拉弧，拉弧點是直流母線電壓，對照電路板分析是U相光耦A(yù)325J的供電回路整流二極管D51和D54。

        看來主要故障應該就是此處了，高壓沖擊后面的估計也有問題，檢查果然兩只8.2V穩壓二極管擊穿（D14，D5)。A325J光耦多半也壞了(U11，U10)，先跟換損壞的元件后單獨對驅動板上用自藕式變壓器調壓后整流的直流電上電，調到AC180后開關電源工作。測量+5V,+15V,-15V,+24V都正常，停電后連接控制板再次上電，變頻器順利驅動了。測量連接各IGBT端子電壓都是—8V左右。對變頻器多次關上電都是一次啟動，連續上電一天無問題裝機后接電機，先靜止自調諧正常，再進行完全調諧正常。啟動變頻器觀察電流正常，多次對變頻器啟動停止無故障，試帶電機運行一天正常，將變頻器安裝到系統投入生產到目前工作正常。此變頻器成功修復。
