一、三菱PLC與三菱變頻器的電氣二次接線圖

二、三菱變頻器端子接線圖

1、三菱變頻器FR-A700接線圖

FR-A700實物圖

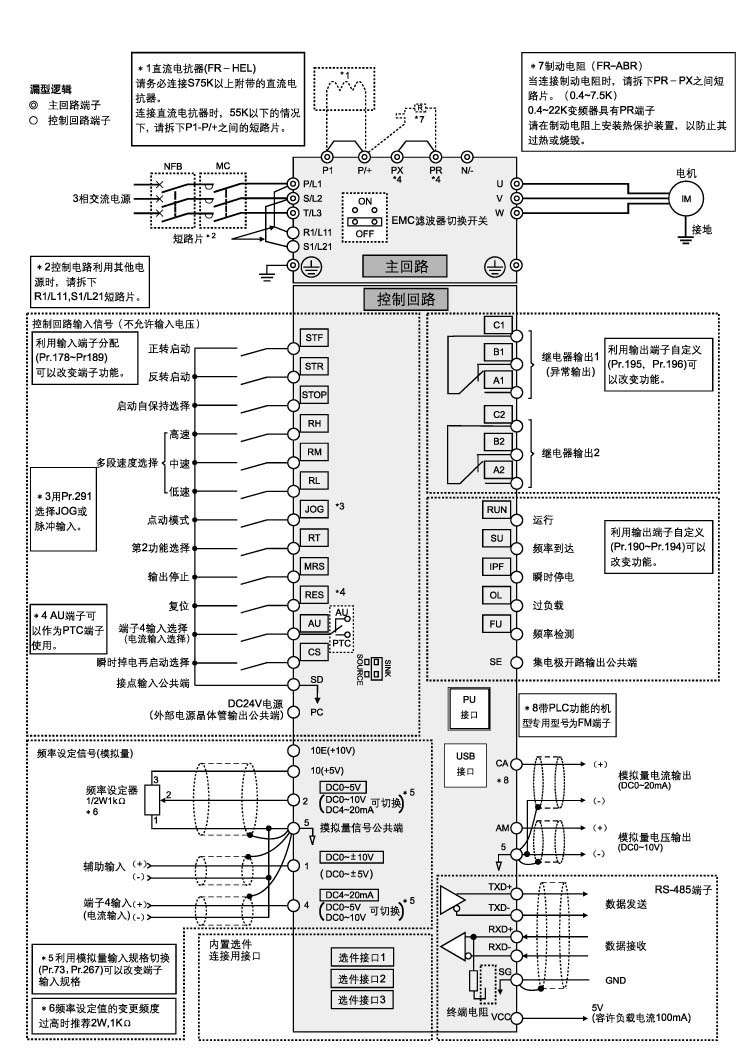

三菱變頻器FR-A700接線圖

2、三菱變頻FR-D700端子接線圖

FR-D700實物圖

三菱變頻器FR-D700接線圖

3、三菱變頻FR-E700端子接線圖

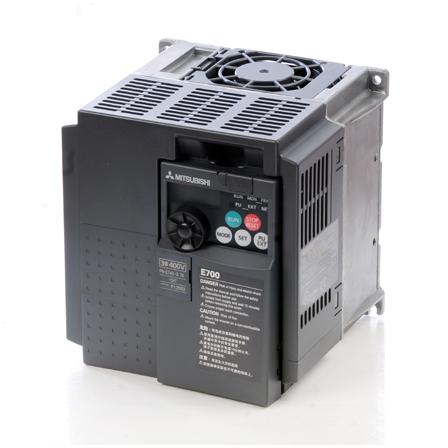

FR-E700實物圖

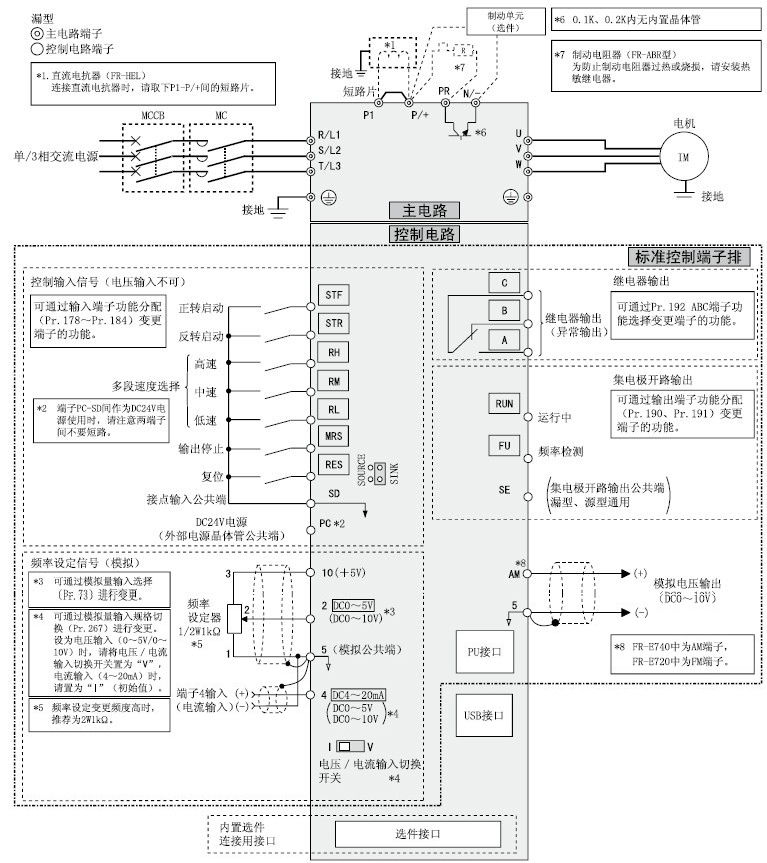

三菱變頻器FR-E700接線圖

4、三菱變頻FR-F700端子接線圖

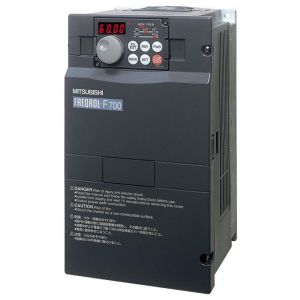

FR-F700實物圖

 三菱變頻器e700參數表設置步驟

一、變頻器的參數設置變頻器的參數設定在調試過程中是十分重要的。由于參數設定不當，不能滿足生產的需要，導致起動、制動的失敗，或工作時常跳閘，嚴重時會燒毀功率模塊IGBT或整流橋等器件。變頻器的品種不同，參數量亦不同。一般單一功能控制的變頻器約50～60個參數值，多功能控制的變頻器有200個以上的參數。但不論參數多或少，在調試中是否要把全部的參數重新調正呢?不是的，大多數可不變動，只要按出廠值就可，只要把使用時原出廠值不合適的予以重新設定就可，

例如：外部端子操作、模擬量操作、基底頻率、最高頻率、上限頻率、下限頻率、啟動時間、制動時間(及方式)、熱電子保護、過流保護、載波頻率、失速保護和過壓保護等是必須要調正的。

當運轉不合適時，再調整其他參數。變頻器的設定參數較多，每個參數均有一定的選擇范圍，使用中常常遇到因個別參數設置不當，導致變頻器不能正常工作的現象，因此，必須對相關的參數進行正確的設定。

1、控制方式：即速度控制、轉距控制、PID控制或其他方式。采取控制方式后，一般要根據控制精度進行靜態或動態辨識。

2、基底頻率設定基底頻率標準是50Hz時380V，即V/F=380/50=7.6。但因重載負荷(如擠出機，洗衣機，甩干機，混煉機，攪拌機，脫水機等)往往起動不了，而調其他參數往往無濟于事，那么調基底頻率是個有效的方法。即將50Hz設定值下降，可減小到30Hz或以下。這時，V/F>7.6，即在同頻率下尤其低頻段時輸出電壓增高(即轉矩∝U2)。故一般重載負荷都能較好的起動。

3、最低運行頻率：即電機運行的最小轉速，電機在低轉速下運行時，其散熱性能很差，電機長時間運行在低轉速下，會導致電機燒毀。而且低速時，其電纜中的電流也會增大，也會導致電纜發熱。

4、最高運行頻率：一般的變頻器最大頻率到60Hz，有的甚至到400Hz，高頻率將使電機高速運轉，這對普通電機來說，其軸承不能長時間的超額定轉速運行，電機的轉子是否能承受這樣的離心力。

5、載波頻率：載波頻率設置的越高其高次諧波分量越大，這和電纜的長度，電機發熱，電纜發熱變頻器發熱等因素是密切相關的。

6、電機參數：變頻器在參數中設定電機的功率、電流、電壓、轉速、最大頻率，這些參數可以從電機銘牌中直接得到。

7、跳頻：在某個頻率點上，有可能會發生共振現象，特別在整個裝置比較高時;在控制壓縮機時，要避免壓縮機的喘振點。

8、加減速時間：加速時間就是輸出頻率從0上升到最大頻率所需時間，減速時間是指從最大頻率下降到0所需時間。通常用頻率設定信號上升、下降來確定加減速時間。在電動機加速時須限制頻率設定的上升率以防止過電流，減速時則限制下降率以防止過電壓。加速時間設定要求：將加速電流限制在變頻器過電流容量以下，不使過流失速而引起變頻器跳閘;減速時間設定要點是：防止平滑電路電壓過大，不使再生過壓失速而使變頻器跳閘。加減速時間可根據負載計算出來，但在調試中常采取按負載和經驗先設定較長加減速時間，通過起、停電動機觀察有無過電流、過電壓報警;然后將加減速設定時間逐漸縮短，以運轉中不發生報警為原則，重復操作幾次，便可確定出最佳加減速時間。

9、轉矩提升又叫轉矩補償，是為補償因電動機定子繞組電阻所引起的低速時轉矩降低，而把低頻率范圍f/V增大的方法。設定為自動時，可使加速時的電壓自動提升以補償起動轉矩，使電動機加速順利進行。如采用手動補償時，根據負載特性，尤其是負載的起動特性，通過試驗可選出較佳曲線。對于變轉矩負載，如選擇不當會出現低速時的輸出電壓過高，而浪費電能的現象，甚至還會出現電動機帶負載起動時電流大，而轉速上不去的現象。

10、電子熱過載保護本功能為保護電動機過熱而設置，它是變頻器內CPU根據運轉電流值和頻率計算出電動機的溫升，從而進行過熱保護。本功能只適用于“一拖一”場合，而在“一拖多”時，則應在各臺電動機上加裝熱繼電器。電子熱保護設定值(%)=[電動機額定電流(A)/變頻器額定輸出電流(A)]×100%。

11、頻率限制：即變頻器輸出頻率的上、下限幅值。頻率限制是為防止誤操作或外接頻率設定信號源出故障，而引起輸出頻率的過高或過低，以防損壞設備的一種保護功能。在應用中按實際情況設定即可。此功能還可作限速使用，如有的皮帶輸送機，由于輸送物料不太多，為減少機械和皮帶的磨損，可采用變頻器驅動，并將變頻器上限頻率設定為某一頻率值，這樣就可使皮帶輸送機運行在一個固定、較低的工作速度上。

12、制動時過電壓處理制動時過電壓是由于制動時間短，制動電阻值過小所引起的，通過適當增長時間，增加電阻值就可避免。

13、制動方法的選擇(1)能耗制動。使用一般制動，能量消耗在電阻上，以發熱形式損耗。在較低頻率時，制動力矩過小，要產生爬行現象。(2)直流制動。適用精確停車或停位，無爬行現象，可與能耗制動聯合使用，一般≤20Hz時用直流制動，>20Hz時用能耗制動。(3)回饋制動。適用≥100kW，調速比D≥10，高低速交替或正反轉交替，周期時間亦短，這種情況下，適用回饋制動，回饋能量可達20%的電動機功率。更具體詳情分析以及參數選取。

14、偏置頻率

15、現場調試常見的幾個問題處理起動時間設定原則是宜短不宜長，具體值見下述。過電流整定值OC過小，適當增大，可加至最大150%。經驗值1.5～2s/kW，小功率取大些;大于30kW，取>2s/kW。按下起動鍵*RUN，電動機堵轉。說明負載轉矩過大，起動力矩太小(設法提高)。這時要立即按STOP停車，否則時間一長，電動機要燒毀的。因電機不轉是堵轉狀態，反電熱E=0，這時，交流阻抗值Z=0，只有直流電阻很小，那么，電流很大是很危險的，就要跳閘OC動作。制動時間設定原則是宜長不宜短，易產生過壓跳閘OE。具體值見表1的減速時間。對水泵風機以自由制動為宜，實行快速強力制動易產生嚴重“水錘”效應。起動頻率設定對加速起動有利，尤以輕載時更適用，對重載負荷起動頻率值大，造成起動電流加大，在低頻段更易跳過電流OC，一般起動頻率從0開始合適。起動轉矩設定對加速起動有利，尤以輕載時更適用，對重載負荷起動轉矩值大，造成起動電流加大，在低頻段更易跳過電流OC，一般起動轉矩從0開始合適。

16、空載(或輕載)跳OC按理在空載(或輕載)時，電流是不大的，不應跳OC，但實際發生過這樣的現象，原因往往是補償電壓過高，起動轉矩過大，使勵磁飽和嚴重，致使勵磁電流畸變嚴重，造成尖峰電流過大而跳閘OC，適當減小或恢復出廠值或置于0位。起動時在低頻≤20Hz時跳OC原因是由于過補償，起動轉矩大，起動時間短，保護值過小(包括過流值及失速過流值)，減小基底頻率就可。

17、起動困難，起動不了一般的設備，轉動慣量GD2過大，阻轉矩過大，又重載起動，大型風機、水泵等常發生類似情況，解決方法：①減小基底頻率;②適當提高起始頻率;③適當提高起動轉矩;④減小載波頻率值2.5～4kHz，增大有效轉矩值;⑤減小起動時間;⑥提高保護值;⑦使負載由帶載起動轉化為空載或輕載，即對風機可關小進口閥門。

18、使用變頻器后電動機溫升提高，振動加大，噪聲增高我公司載波頻率設定值是2.5kHz，比通常的都低，目的是從使用安全著眼，但較普遍反映存在上述三點問題，通過增高載波頻率值后，問題就解決了。送電后按起動鍵RUN后沒反應

(1)面板頻率沒設置;

(2)電動機不動，出現這種情況要立即按“停止STOP”并檢查下列各條：

①再次確認線路的正確性;

②再次確認所確定的代碼(尤其對與起動有關的部分);

③運行方式設定對否;

④測量輸入電壓，R，S，T三相電壓

;⑤測量直流PN電壓值;

⑥測量開關電源各組電壓值;

⑦檢查驅動電路插件接觸情況;

⑧檢查面板電路插件接觸情況;

⑨全面檢查后方可再次通電。

l-10—10V。-10V—10V的電壓時，在6000分辨率時被轉換為F448—0BB8Hex(-3000—3000);12000分辨率時被轉換為E890—1770Hex(-6000—6000)。l0—10V。

0—10V的電壓時，在12000分辨率時被轉換為0—1770Hex(0—6000);12000分辨率時被轉換為0—2EE0Hex(0—12000)。

l0—20mA。0—20mA的電流時，在6000分辨率時被轉換為0—1770Hex(0—6000);12000分辨率時被轉換為0—2EE0Hex(0—12000)。l4—20mA。

4—20mA的電流時，在6000分辨率時被轉換為0—1770Hex(0—6000);12000分辨率時被轉換為0—2EE0Hex(0—12000)。以上僅做簡單的介紹，不同的PLC有不同的分辨率，并且您所測量物理量實現的量程不一樣。計算結果可能有一定的差異。

19、注：模擬輸入的配線的要求l使用屏蔽雙絞線，但不連接屏蔽層。l當一個輸入不使用的時候，將VIN和COM端子短接。模擬信號線與電源線隔離(AC電源線，高壓線等)。l當電源線上有干擾時，在輸入部分和電源單元之間安裝一個慮波器。確認正確的接線后，首先給CPU單元上電，然后再給負載上電。l斷電時先切斷負載的電源，然后再切斷CPU的電源。

20、待續.......

二.以下時三菱變頻器主要參數的調試說明u主要希望設定的參數

1.上限頻率(Pr.1)

2.下限頻率(Pr.2)

3.基準頻率(Pr.3)

4.加速時間(Pr.7)

5.減速時間(Pr.8)

6.電子過流保護(Pr.9)

7.適用負荷選擇(Pr.14)

8.最高上限頻率(Pr18)

9.基準頻率電壓(Pr.19)

10.5V(10V)輸入時的頻率(Pr.38)

11.適用電機(Pr.71)

12.5V/10V選擇(Pr.73)

13.選擇防止失速動作(Pr.156)

14.AM端子校正(Pr.901)

15.頻率設定電壓偏置(Pr.902)模擬量(電壓)輸入的零偏補償量

16.頻率設定電壓增益(Pr.903)，設定模擬輸入電壓和電機實際運轉速度之間的比例

17.頻率設定電流偏置(Pr.904)

18.頻率設定電流增益(Pr.905)u使用目的關聯的參數

1.操作模式選擇(Pr.79)Pr.79=0，電源投入時未外部操作模式

Pr.79=1，PU操作模式，用操作面板，參數單元鍵進行數字設定

Pr.79=2，外部操作模式，啟動需要來自外部的信號

Pr.79=3，外部/PU組合操作模式1Pr.79=4，外部/PU組合操作模式2

Pr.79=5，無

Pr.79=6，切換模式，在運行狀態下，進行PU操作和外部操作的切換

Pr.79=7，外部操作模式(PU操作互鎖)，

MRS(ON)時，可切換到PU操作模式(正在外部運行時輸出停止)

MRS(OFF)時，禁止切換到PU操作模式

Pr.79=8，切換到出外部操作模式以外的模式(運行時禁止)X16=1切換到外部操作模式X16=0切換刀PU操作模式2.加減速時間/曲線調整

Pr.7，加速時間

Pr.8，減速時間

Pr.20，加減速基準頻率

Pr.21，加減速時間單位

Pr.29，加減速時間曲線3.超過50HZ的運行

Pr.1，上限頻率

Pr.18，最高上限頻率

Pr.38，5V(10V)輸入時的頻率

Pr.39，20mA輸入時的頻率

Pr.903，設定模擬輸入電壓和電機實際運轉速度之間的比例0HZ對于0%

Pr.905，設定模擬輸入電流和電機實際運轉速度之間的比例50HZ對應100%4.頻率的設定和輸出的調整

Pr.38，5V(10V)輸入時的頻率Pr.39，20mA輸入時的頻率Pr.73，5V/10V選擇Pr.902-Pr905，加減速時間曲線5.制動動作的調整

Pr.10，直流制動動作頻率

Pr.11，直流制動動作時間

Pr.12，直流制動電壓6.離線自動調整設定Pr.80=電機的容量(KW)，選擇通用磁通量控制設定

Pr.9=電機額定電流設定

Pr.71=選擇適用的電機設定

Pr.83=電機額定電壓設定

Pr.84=電機額定頻率設定

Pr.96=1，選擇離線自動調整切換到參數

Pr.96，并且顯示到設定的數值上在PU操作模式下，組合運行2時，按下正轉或者反轉鍵在外部操作模式下，組合運行1時，接通運行指令設定正在調整結束出錯中止顯示值1239參考離線自動調整時間(出廠設定)為大約10S正常結束：顯示3，請按STOP/RESET鍵結束。

強制終止：顯示8，需要從新再次調整出錯終止：顯示9(變頻器出錯)，91(電流限制功能動作，增加加減速時間，設定Pr.156=1)，92(變頻器輸出電壓達額定值的75%，檢查電源電壓的波動)，93(計算錯誤，檢查電機接線，再次設定)當調整正常結束時，在PU操作，組合運行2時，請按STOP/RESET鍵，外部操作時啟動信號設為OFF。這個操作后，離線自動調整解除，PU監視器顯示回到正常。離線自動調整時，設定頻率監視器顯示為0HZ

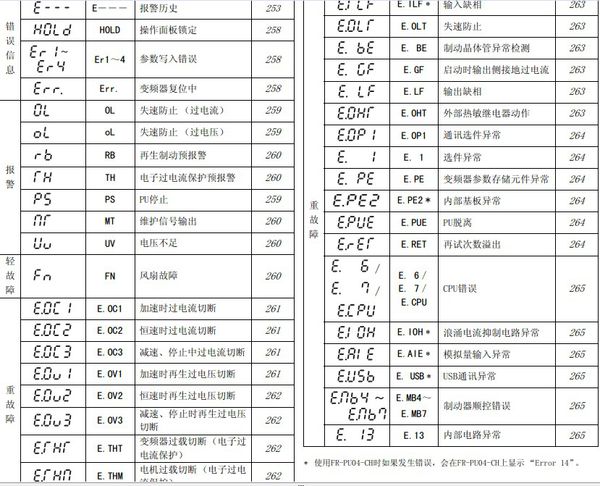

  三菱e700變頻器故障代碼圖
