我們?cè)?/span>維修匯川變頻器的時候，有時候經常需用用串口連接變頻器通訊后再進行調試，那么匯川MD500變頻器通訊不上怎么辦呢？在這里我們舉例講解一下

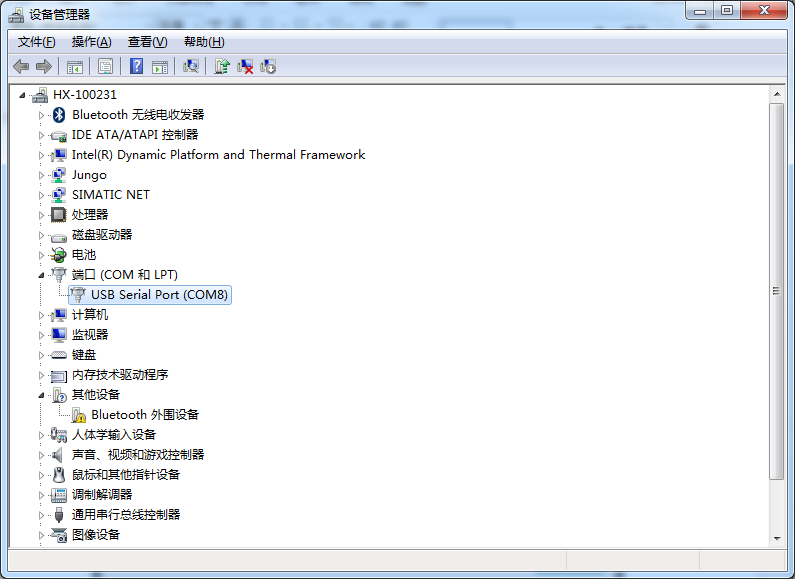

第一步：首先檢查是否正確安裝串口調試工具，如果正確安裝好串口調試工具，可以通過依次右鍵點擊計算機，點擊屬性，點擊設備管理器，點擊端口，出現如圖1所示的USB Serial Port(COM*),*是根據自己電腦自動分配的，可以是3也可以是4等等。

圖1

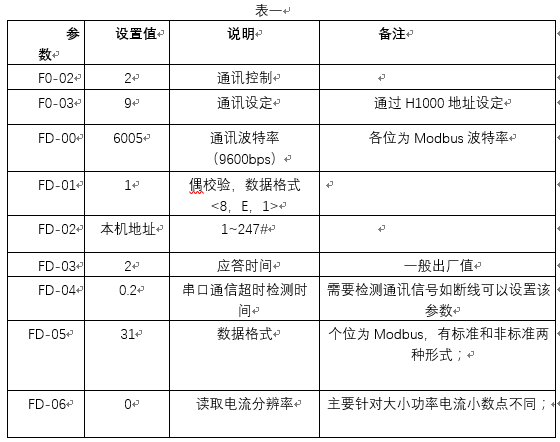

第二步：通過變頻器設置波特率、奇偶校驗、數據位和停止位等，具體參數設置可以參考表一；

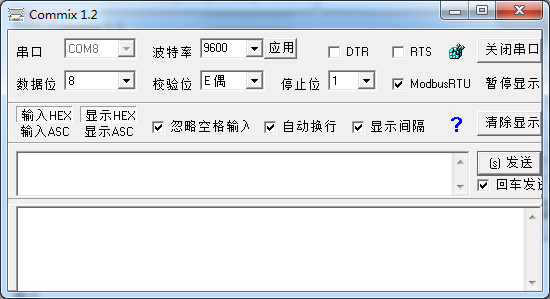

第三步：將串口調試軟件的波特率、數據位、校驗位、停止位與變頻器側設置相同，變頻器側的通訊協議設置為標準的MODBUS通訊協議。另外需要注意勾選輸入HEX和顯示HEX，否則不能正確發送串口信息。具體示意圖如圖2所示。

圖2

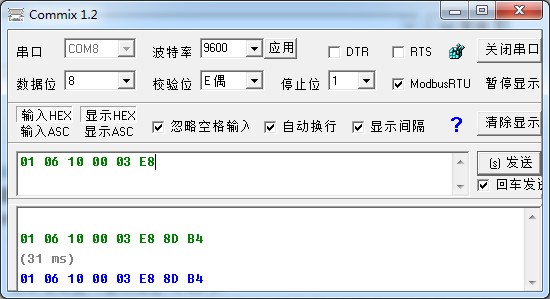

第四步：通過串口調試軟件向變頻器寫入頻率，由于變頻器識別十六進制數，所以此時需要將數據轉換成十六進制，倘若變頻器設置的本機地址為1，往變頻器中寫入頻率5Hz，則需要在串口調試軟件中編輯0106 1000 03E8，其中01代表的是變頻器的地址，06代表寫入，1000代表功能碼（頻率），03E8為十六進制數據，其十進制為1000，寫入數據的上限為10000，10000對應50Hz，則1000對應5Hz。之后再點擊發送按鈕或者回車，就會向變頻器發送指令，具體示意圖如圖3所示。

圖3

第五步：解讀綠色和藍色代表的含義：綠色幀即為主機請求幀，藍色幀即為從機響應幀。其中從機響應幀分別代表以下含義：
01：從站（變頻器）號
06：“寫功能碼”（16位寄存器寫）
10 00：被寫入數據的地址1000H
03 E8：寫入的數值1000
8D B4：校驗碼（8D：CRC校驗低有效字節；B4：CRC校驗高有效字節）
故此，可知該通訊屬于正常通訊。響應與命令一致。

擴展知識點：CRC校驗方式說明
      (1) CRC使用RTU幀格式，消息包括了基于CRC 方法的錯誤檢測域。CRC 域檢測了整個消息的內容。CRC 域是兩個字節，包含16 位的二進制值。它由傳輸設備計算后加入到消息中。接收設備重新計算收到消息的CRC，并與接收到的CRC域中的值比較，如果兩個CRC 值不相等，則說明傳輸有錯誤。
      (2) CRC 是先存入0xFFFF，然后調用一個過程將消息中連續的8 位字節與當前寄存器中的值進行處理。僅每個字符中的8Bit 數據對CRC 有效，起始位和停止位以及奇偶校驗位均無效。
      (3) CRC 產生過程中，每個8 位字符都單獨和寄存器內容相異或（XOR），結果向最低有效位方向移動，最高有效位以0 填充。LSB 被提取出來檢測，如果LSB 為1，寄存器單獨和預置的值相異或，如果LSB 為0，則不進行。整個過程要重復8 次。在最后一位(第8 位）完成后，下一個8 位字節又單獨和寄存器的當前值相異或最終寄存器中的值，是消息中所有的字節都執行之后的CRC 值。
      (4) CRC 添加到消息中時，低字節先加入，然后高字節
