變頻器本身也是干擾源之一。因此，為了克服電磁干擾對通信方式的影響，可以考慮在上位機與變頻器之間的RS-485通信中增加 "交流輸入電抗器"、"交流輸入濾波器" "交流輸出電抗器"。

見下圖。

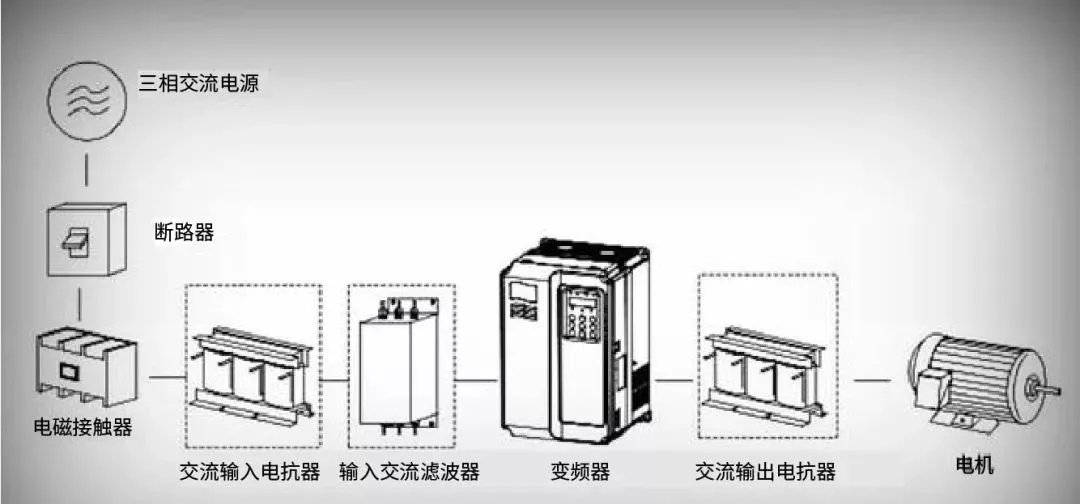

emc周邊配件安裝圖（虛線框所示）。

在電源輸入端安裝EMC輸入濾波器，有效防止電磁干擾對通信設施的干擾。

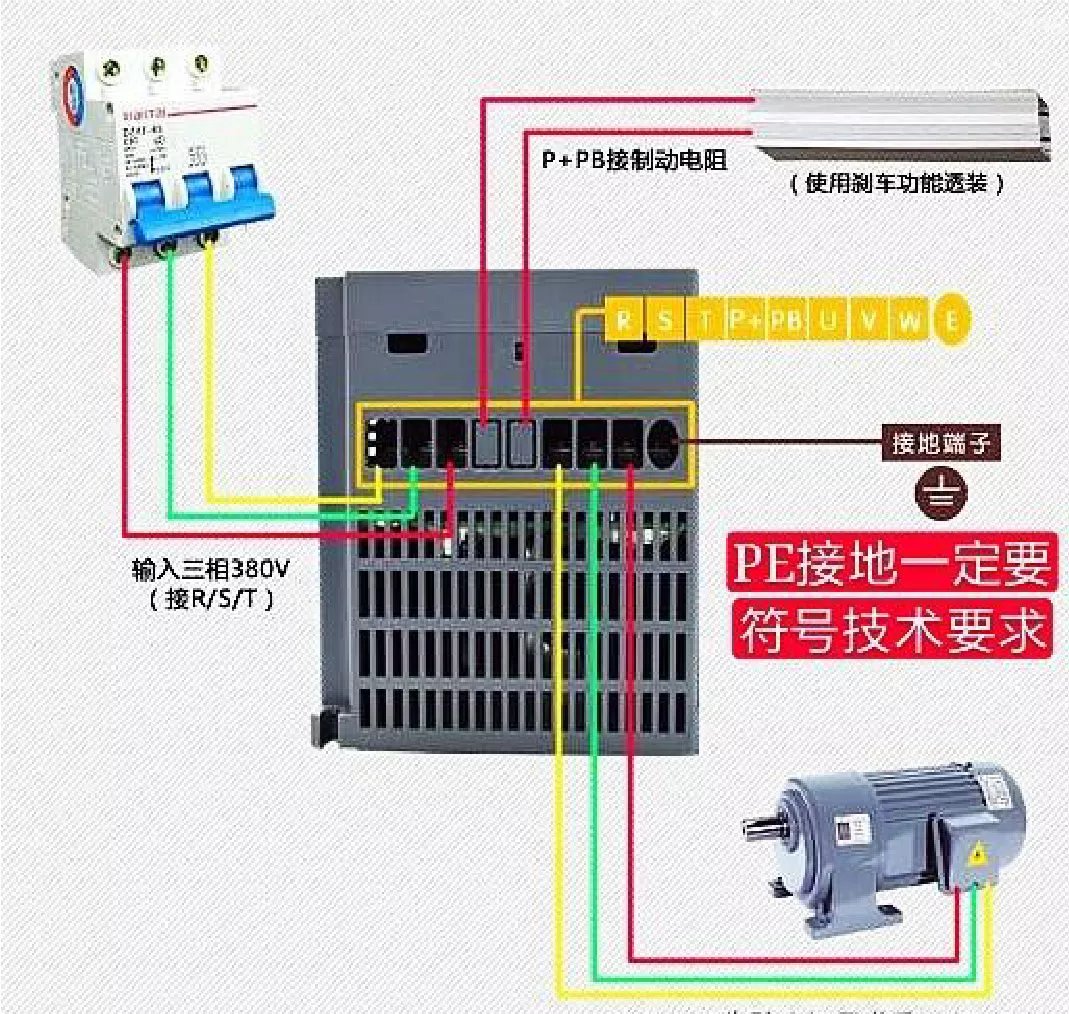

接地端子PE必須可靠接地，接地電阻必須小于0.1Ω，否則變頻器將工作異常，甚至損壞。

見下圖。

●在變頻器與電源之間安裝外部EMC輸入濾波器（如上圖所示），不僅可以抑制周圍環境的電磁噪聲對變頻器的干擾，而且可以防止變頻器對周圍設備的干擾。

為了使變頻器在安裝時達到C2級的要求，需要在輸入端外接濾波器。

EMC輸入濾波器的安裝需要注意。

由于濾波器屬于電器類，濾波器的金屬外殼地線應與安裝柜的金屬地線接觸良好，并要求有良好的導電連續性，否則會有觸電的危險，嚴重影響電磁兼容濾波器的效果。

濾波器必須與變頻器PE端接在同一公共地線上，否則將嚴重影響電磁兼容效果。

濾波器的安裝要盡量靠近變頻器的電源輸入端。

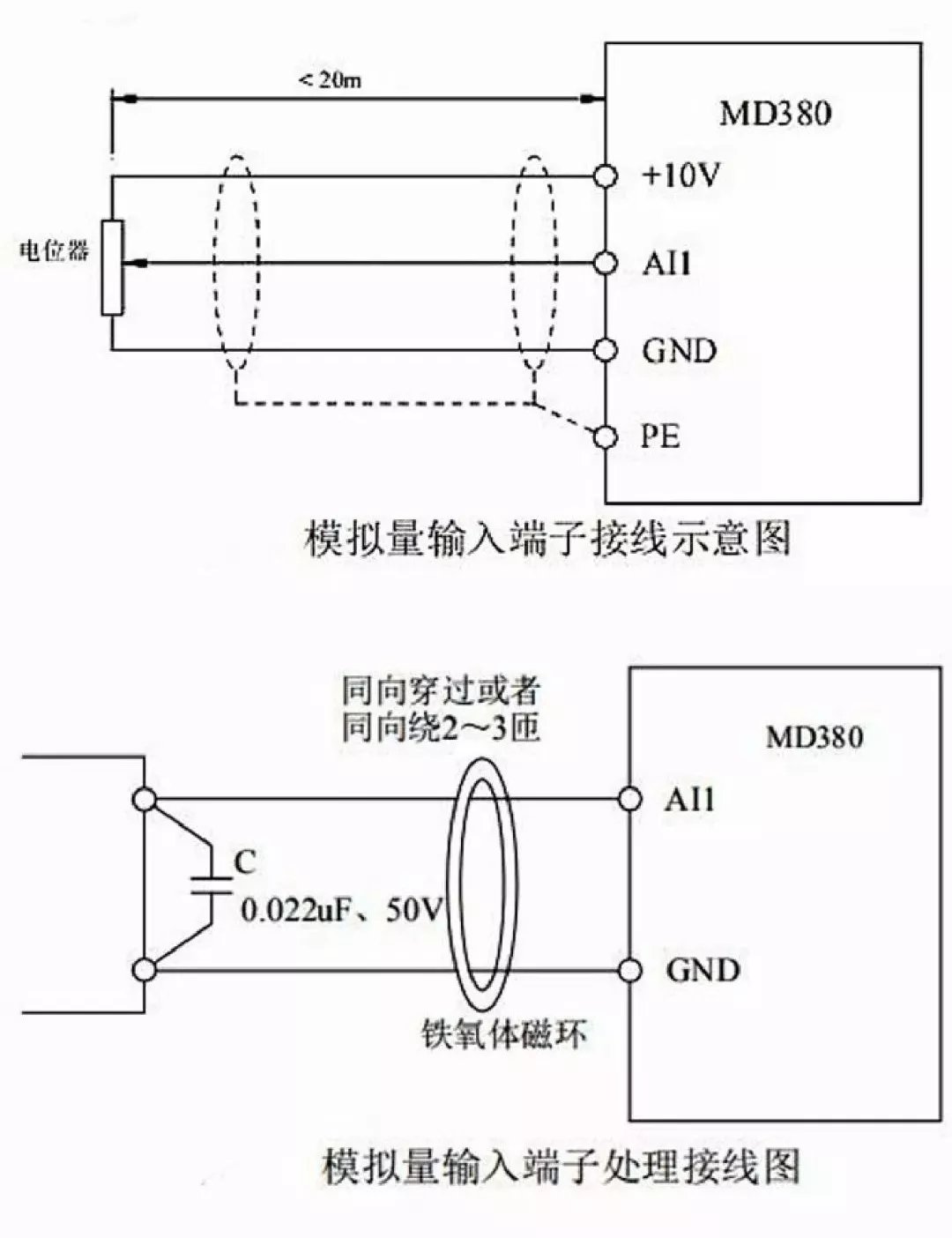

● 無論變頻器輸入側的信號是模擬電壓輸入還是數字輸入方式，對外界電磁干擾都特別敏感，所以一般要求屏蔽電纜線，布線距離盡量短，不超過20米，另外，在電磁干擾較強的地方，需要在模擬信號源側安裝濾波電容或鐵氧體磁芯。

見下圖。

通過上述過程，一般可以大大降低電磁感應對通信信號的干擾。
