一、電路原理簡述

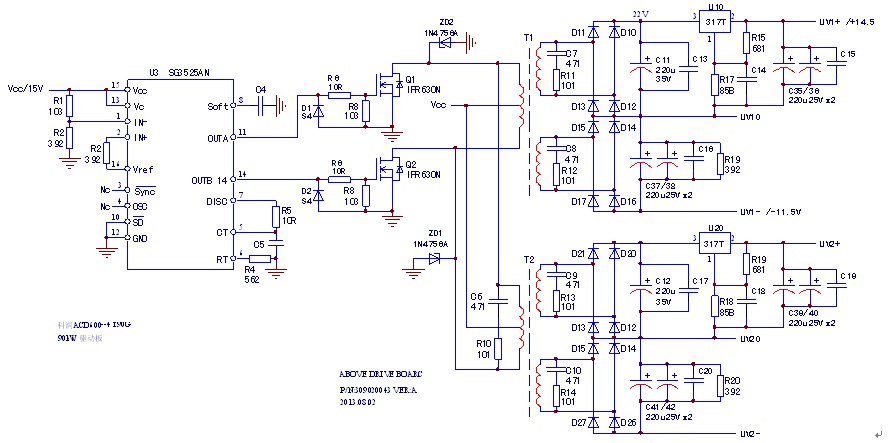

圖1 科潤ACD600-90G驅動板電源電路

     由開關電源來的Vcc（15V左右）電壓，經由U3、Q1、Q2、T1等元件組成的雙端逆變電源，得到U相上、下臂IGBT驅動電路所需的供電，即兩路+14.5V/-11.5V的電源電壓。

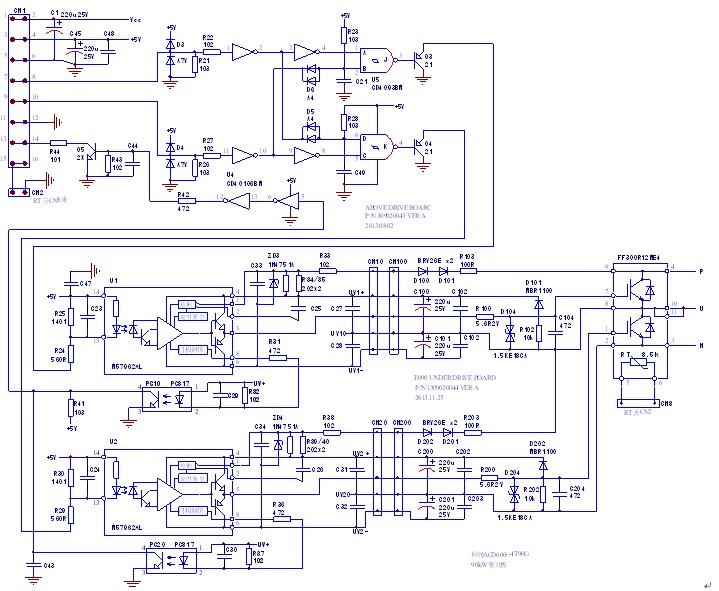

圖2科潤ACD600-90G驅動板的IGBT驅動電路

     M57962AL厚膜電路用于完成IGBT功率模塊的開通和關斷控制以及IGBT導通管的壓降檢測等。內部電源框圖如圖2所示。IGBT功率模塊中含有檢測傳感器，OC報警信號由PC10和PC20光電耦合器發出，U4(非門)和U5(帶非門)電路執行U+\U-脈沖信號的傳輸和互阻任務。

二、驅動板單獨檢修的步驟和方法


      這里以U1電路為例

     1、供電條件：為圖1中的供電電路提供Vcc（約15V左右）電源；為圖2中的脈沖傳輸電路提供5V電源。此時檢測圖1中電路的條件基本具備。
     2、檢修電源：檢測UV1+、VU1-、UV21+、VU21-驅動電路電源是否正常。如有異常，檢修圖1中的電路。
     3、信號條件：圖2中的電路分為兩部分：由U4和U5組成的脈沖傳輸電路和由U1（或U2）組成的驅動終結電路。
    (1)檢測最終驅動電路：短接晶體管Q3的集電極，測量IGBT模塊7/8腳由-11V變?yōu)?14V，說明驅動最終電路完好。
    (2)檢測脈沖傳輸電路：暫時短接CN1端子3/4和7/8，"使 "U+信號輸入，檢測Q3的Vbe由0V變?yōu)?.7V，說明U4、U5脈沖電路的傳輸功能正常。
    (3)檢測OC報警電路。PC10、U4、Q5等器件。在PC10的1/2腳施加10mA的恒定電流，或短接PC10的3/4腳，測量Q5的集成極與發射極之間的電阻，應從數百歐姆變?yōu)闊o窮大。
        如果上述測試正常，說明驅動板是好的，如果它在某一時刻檢測到異常（對我的 "短路動作 "沒有反應），那么就要對相關電路進行相應的測試。

       注意：在本次檢修過程中，我們不能忽視對電解電容交流內阻的檢查，同步測量IGBT模塊脈沖端子的電壓和電流，以保證檢修的成功率。】
